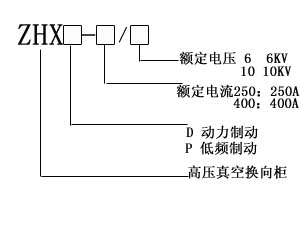

型号含义：

使用范围及用途：

    高压真空换向柜的功能相当于高CG5高压接触器的功能，性能更优，可完全取代CG5高压接触器，是新一代矿井提升机专用控制设备。柜内安装有四台高压真空接触器，用于6KV或10KV额定功率为2000KW（单机或双机）及以下的高压交流绕线式异步电动机的起停与换向控制，并在减速时投入动力制动或低频制动电流。可以与其它电控设备成套供货，也可以单独供货用于老设备技术改造。

产品相关说明：

.ZHXD(P)型高压真空换向柜通过控制交流提升机定子供电电源的相序，从而控制提升机的正反转；还进行动力制动或低频制动电流的投入控制，实现交流提升机的电气制/拖动。

.ZHXD(P)型高压真空换向柜采用真空接触器作为控制元件。

.ZHXD型针对动力制动设计，ZHXP型针对低频制动设计。

.ZHXD(P)型高压真空换向柜完全替代并淘汰传统的CG5型空气接触器架式换向组，运行更加安全可靠、维护量小。

.ZHXD(P)型高压真空换向柜高压正反向控制采用5极接触器，线路接触器为3极。

.ZHXD型高压真空换向柜动力制动接触器采用4级真空接触器与空气接触器串联工作，并严格按顺序投入或切除。

.ZHXP型高压真空换向柜低频制动接触器采用3级真空接触器与空气接触器串联工作，并严格按顺序投入或切除。

.ZHXD(P)型高压真空换向柜正反向接触器间、线路接触器与电气制动接触器间同时具有电气闭锁与机械闭锁。

.ZHXD(P)型高压真空换向柜具有完善的过电压吸收措施。

.ZHXD(P)型高压真空换向柜具有高压带电指示与真空漏气检测闭锁功能。

.ZHXD(P)型高压真空换向柜具有投高压/投电气制动指示

本设备可配套于任何提升机交流电控系统，并有六种可选规格

详细资料

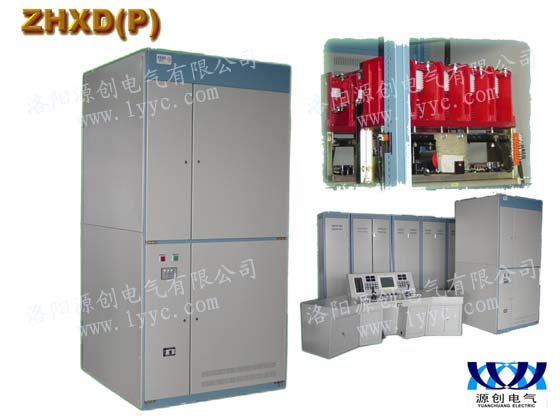

ZHXD(P)系列高压真空换向柜

订货须知    订货时请按型号含义注明高压真空换向柜的型号，并提供主电机型号及技术参数，如功率、电压、电流等。
