IGBT（Insulated Gate Bipolar Transistor），即绝缘栅双极型晶体管，是一种将 MOSFET（金属-氧化物-半导体场效应晶体管）的输入阻抗高和双极型晶体管的导通电阻低特点结合起来的电力半导体器件。其在电力系统中作为开关元件，广泛应用于变频器、UPS电源、电动汽车驱动等领域。

1.IGBT的基本结构

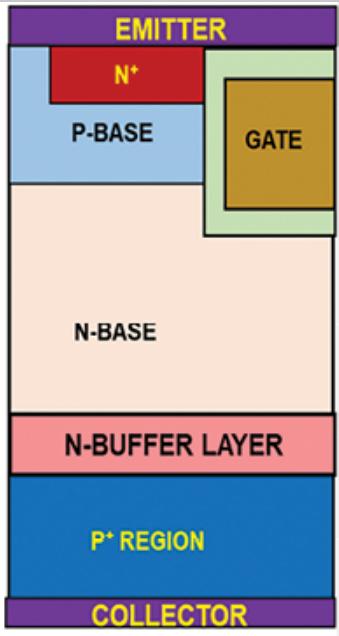

IGBT主要由四个部分构成：N+区（发射极）、P区（缓冲层）、N-区（漂移区）和P+区（集电极）。N+区是发射极，提供了低阻抗的接触；P区用以减少导通时的耗尽层宽度，降低饱和电压；N-区是漂移区，其厚度和掺杂浓度决定了IGBT的耐压能力；P+区是集电极，为IGBT的背面接触层。

发射极（Emitter） ：作为电路的输入端，是IGBT的负极，与控制信号连接，通过MOSFET部分进行控制。

集电极（Collector） ：作为电路的输出端，是IGBT的正极。

栅极（Gate） ：位于P区和N+区之间，由绝缘层隔开的金属层，负责接收控制信号，控制器件的开启与关闭。

这种结构使得IGBT在小信号输入时能够实现对大电流的控制，即具有较高的输入阻抗和快速开关能力。通过适当地控制栅极电压，可以驱动IGBT进入不同的工作状态，实现电力系统的精确控制。接下来，我们将深入了解IGBT的工作原理和物理过程。

2. IGBT工作原理及物理过程

2.1 IGBT导通状态分析

2.1.1 导通状态的形成

当IGBT的门极（G）和发射极（E）之间施加正向偏压时，PNP晶体管的基极-发射极结被正向偏置，导致电子注入到P型层中，这减少了P型层中的空穴浓度。由于N型层中的电子浓度较高，电子将从N型层流向P型层，形成IGBT的导通状态。在这个过程中，IGBT的内部可以看作是MOSFET和PNP晶体管的复合结构，而MOSFET负责提供控制信号。

2.1.2 导通状态下的电流路径

在IGBT导通之后，电流主要沿着以下路径流动：从集电极（C）到P型层，然后通过N型层，最后到达发射极（E）。由于N型层中的电子浓度很高，这个路径上的电阻非常低，所以IGBT可以承受很大的电流。

2.1.3 导通状态的电气特性

在导通状态下，IGBT的饱和电压（VCEsat）是衡量其性能的重要参数。VCEsat越低，表示IGBT在导通状态下的电阻越小，传导电流时的功耗也越小。VCEsat与MOSFET的沟道电阻、PNP晶体管的载流子浓度以及IGBT的设计参数有关。

2.1.4 导通状态的温度影响

温度对IGBT的导通状态有重要影响。一般来说，温度升高会导致半导体材料的载流子浓度增加，这会降低IGBT的导通电阻。但是，温度过高也会导致器件的热损耗增加，甚至可能引起热失控，因此需要通过适当的热管理设计来控制IGBT的工作温度。

2.2 IGBT关闭状态分析

2.2.1 关闭状态的形成

IGBT的关闭是通过将门极（G）和发射极（E）之间的电压降低到低于阈值电压来实现的。这会使得MOSFET沟道关闭，从而切断了PNP晶体管基极的电子注入，导致P型层中空穴浓度增加，电子被重新结合，减少了N型层中的电子浓度，进而阻止电流的流动。

2.2.2 关闭状态下的电流路径

在IGBT关闭之后，集电极（C）和发射极（E）之间的电流路径被阻断，电流不能流动。此时，器件中存在的是少量的漏电流，这是由于半导体中少子复合和表面漏电效应产生的。

2.2.3 关闭状态的电气特性

IGBT关闭后，其集电极和发射极之间的电压（VCES）会升高，而器件的漏电流应该保持在最低水平。IGBT的关闭速度和关闭损耗（Eoff）是评估关闭性能的两个重要参数。快速关闭可以减少关断时间，降低关断损耗，但是太高的关断速度可能会引起浪涌电流和过电压问题。

2.2.4 关闭状态的温度影响

温度同样影响IGBT的关闭状态。在高温度条件下，由于载流子寿命的延长，IGBT的关断可能会变慢。此外，高温度还可能增加器件的关断损耗，从而需要额外的热管理措施来确保IGBT的可靠工作。

2.3 IGBT开关过程分析

2.3.1 开关过程的电压与电流变化

IGBT的开关过程涉及电压和电流的迅速变化。在开启过程中，电压快速下降，而电流快速上升；在关闭过程中，电压快速上升，而电流快速下降。这些快速变化可能导致电磁干扰和电压振荡，对电路的稳定性造成影响。

2.3.2 开关过程中的功率损耗

开关过程中的功率损耗可以分为导通损耗、关闭损耗和开关损耗。导通损耗发生在导通状态，关闭损耗发生在关闭状态，而开关损耗发生在开关转换过程中。为了最小化损耗，需要优化IGBT的门极驱动电路，以及选择合适的开关频率。

2.3.3 开关过程的优化策略

为了减少开关过程中的损耗和电磁干扰，可以采取一些优化策略，比如使用软开关技术，优化门极驱动电路的设计，或者选择合适的开关频率。这些策略能够在确保电路稳定性和效率的同时，提升IGBT的性能。
